Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от nradkov » пон окт 03, 2016 1:50 pm

Много чист прием!
Как си разположил кабела?
Opticum AJ/Strong 8201/Golden media mania 3/Edision Proton T265/MyGica T230/Sang tv/EDISION Piccollo 3in1 Plus CI/Philips dtr 300
DAT HD BOSS 790 LR x 2/Antenna-DL6WU 482 Mhz
Dab antenna - 3H-VHF-VF-16LOG
Tgn-ulna3036/Terra-011/Terra-MA062/Triax-340012/Terra MA-014
https://www.youtube.com/channel/UCq35sx ... ZYUIJ4TWvw" target="_blank

Georgi Bancov
Мнения: 221
Регистриран на: чет юни 30, 2016 7:45 pm
Has thanked: 33 times
Been thanked: 16 times
Контакти:

Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от Georgi Bancov » пон окт 03, 2016 6:44 pm

nradkov написа:Много чист прием!
Как си разположил кабела?
Само като уточенение - неговият прием е отгоре, а реалното изображение - отдолу. :)
Shortwave propagation is like fishing - dangle your hook in the water and see what you catch.

Потребителски аватар
RADIOTO
Мнения: 1095
Регистриран на: вт юни 28, 2016 7:49 pm
Has thanked: 150 times
Been thanked: 165 times
Контакти:

Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от RADIOTO » вт окт 04, 2016 6:53 am

Снощи си "играх" с webSDR-а от Twente . Raдиограма на италианците от IBC, започна с QSL - картичка в MFSK32, която не се получи много добре при мен. След това продължиха в OLIVIA 16-500 и се изгубихме в превода :D :
Ето и картичката:

След радиограмата, се опитах да приема пак чрез webSDR-а от Twente метеорологичната прогноза (като радиофакс) за плавателните съдове от лондонския предавател и от немския с надеждата, че Twente е по-близко и сигнала ще е по-силен. На част от честотите Waterfall-а показваше наличие на сигнал, имаше и чуваемост, но не се визуализираше в карта. А на останалите въобще нямаше и индикации за сигнал.

nradkov,
точно на разположението на антената се надявам да помогне за подобряването на приема.
Когато правих тестовете разположих кабела (антената) според възможностите на терена, а не според посоката на сигнала. Следващата ми стъпка ще е да я "инсталирам" спрямо сигнала.

Потребителски аватар
RADIOTO
Мнения: 1095
Регистриран на: вт юни 28, 2016 7:49 pm
Has thanked: 150 times
Been thanked: 165 times
Контакти:

Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от RADIOTO » пон окт 10, 2016 7:02 am

Снощи опитах да наваксам с радиограмите по "мързеливия" начин, чрез websdr-a от Twente.
DigiDx отново поднесоха разочарование, но този път с активната подкрепа на channel 292.

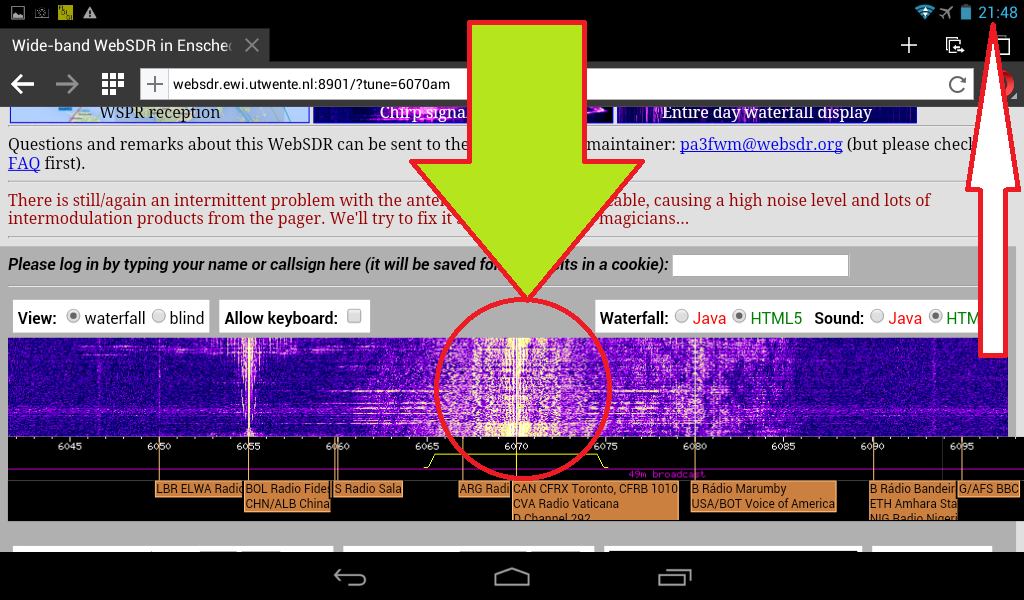

По план трябваше да започнат в 21:30 (бг време), но музиката, която свиреше до този момент спря и настъпи мълчание:
сигнала изчезна изцяло.
В ефир се чу звук от стартиране (рестартиране на windows), след него тишина чу се кратък звук и отново тишина:
В 21:34 тръгна радиограма, но
Обичайно радиограмата на DigiDx стартират в MFSK32 и ако сменят "кодировката" го изписват в MFSK32 за да може да се прочете от потребителя и да смени, ако софта не го направи сам.

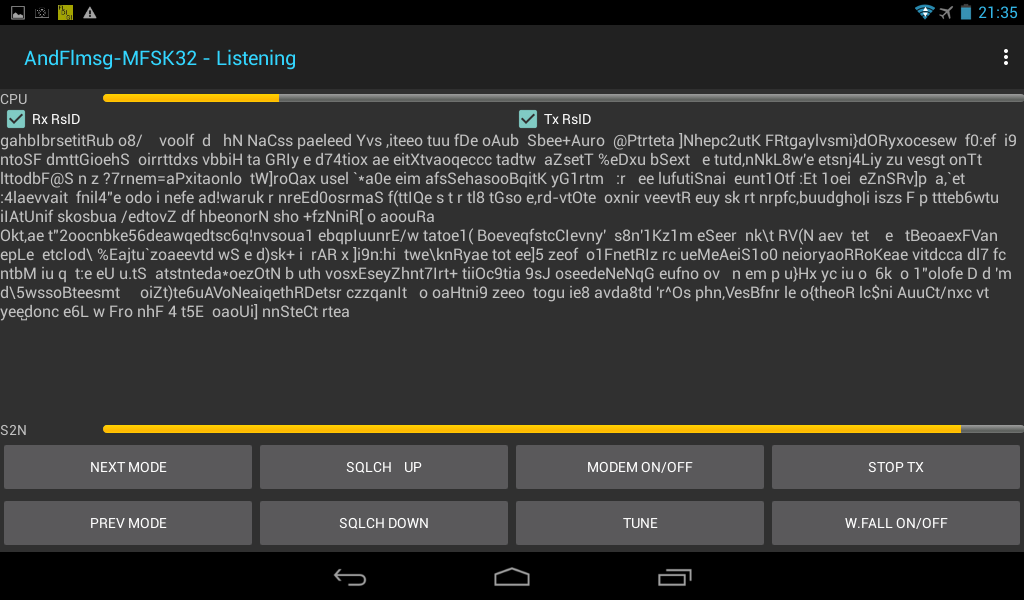

Но тук явно стартираха от 4 минута, а не от началото и вече беше невъзможно да се разбере в какъв "режим" работят:

Ето как изглеждаше "водопада" след като на същата честота се включи и радио Ватикана от Santa Maria di Galeria:



Все още имах надежда, че вечерта няма да е изгубена :D в 22:30 следваше повторението на voaradiogram.

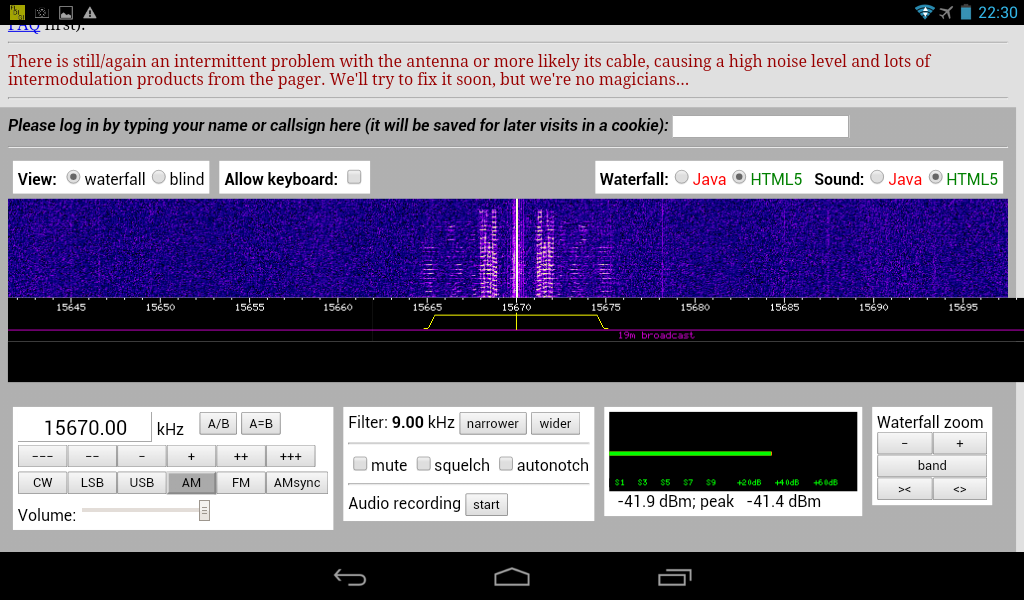

И понеже бях започнал да показвам waterfall-а направих принтскрийн и на 15670 KHz преди да стартира предаването на VOA:

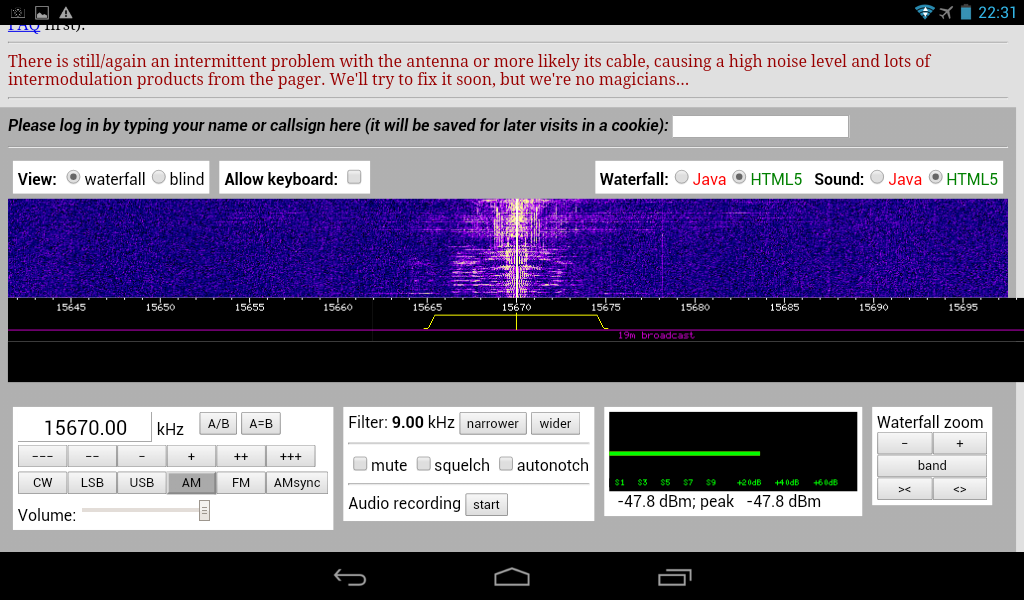

Американците стартираха, коректно в точния час:

първо с обичайният запис, обясняваш какво следва.
А след това и самата радиограма:

Ето и снимките от радиограмата и самата радиограма:
Изображение Изображение Изображение Изображение
Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение

Потребителски аватар
RADIOTO
Мнения: 1095
Регистриран на: вт юни 28, 2016 7:49 pm
Has thanked: 150 times
Been thanked: 165 times
Контакти:

Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от RADIOTO » вт окт 11, 2016 6:58 am

Снощи ми беше късовълнова вечер :D .

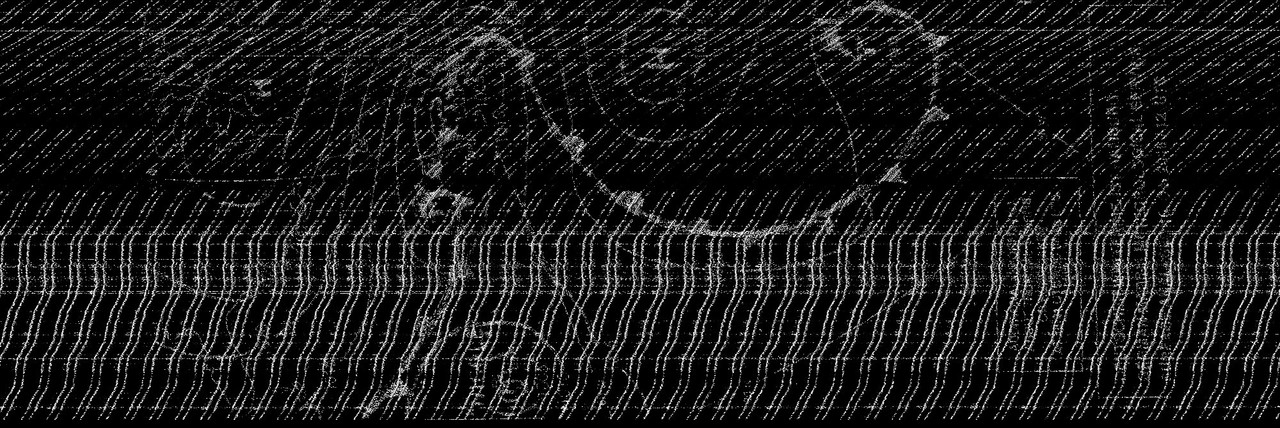

Успях да приема метеорологична прогноза и от Германия от Pinneberg:
На честота 7880 KHz. Разстоянието е 1581 км.

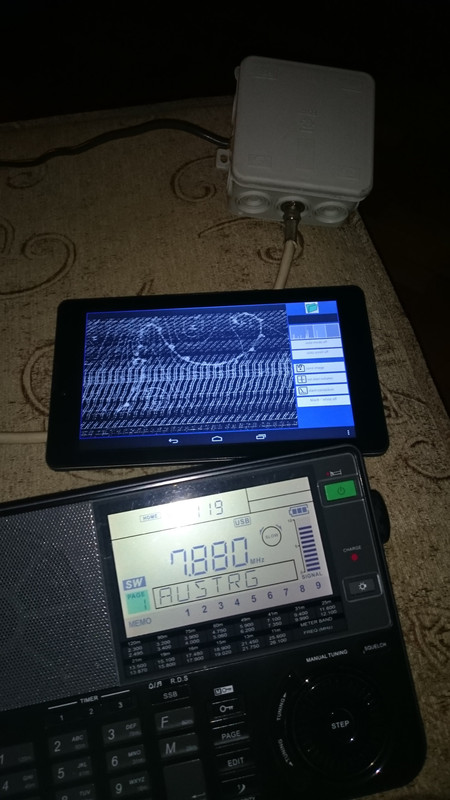

Ето и техниката в действие, може да се види, колко по-ясна е картината при приема, отколкото на съхранената снимка:
Тайната на приема е в сивата кутия :D :D :D .
Тя ми е подарък от колегата Georgi Bancov по време на форумната среща на Хижа "Гоце Делчев" през 2013 г. Когато успяхме да приемем с нея и 50-метрова антена руските военни на 60m (4825 KHz), а на сутринта установихме, че танцовия ансабъл, който беше в района е възприел нашата антена за простор и я беше накичил с потните си дрешки :D :D :D .
https://youtu.be/EGTLlg9eR7g" target="_blank

За по-любопитните може да снимам съдържанието на кутията и да го покажа по-късно, освен ако Georgi Bancov не разкрие "тайната" :icon-mrgreen: :icon-mrgreen: :icon-mrgreen: до тогава.

Потребителски аватар
nradkov
Мнения: 1383
Регистриран на: вт юли 05, 2016 1:54 pm
Местоположение: София
Has thanked: 120 times
Been thanked: 129 times

Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от nradkov » вт окт 11, 2016 1:51 pm

Ми снимай де, освен ако няма авторски права :scared-shocked:
Opticum AJ/Strong 8201/Golden media mania 3/Edision Proton T265/MyGica T230/Sang tv/EDISION Piccollo 3in1 Plus CI/Philips dtr 300
DAT HD BOSS 790 LR x 2/Antenna-DL6WU 482 Mhz
Dab antenna - 3H-VHF-VF-16LOG
Tgn-ulna3036/Terra-011/Terra-MA062/Triax-340012/Terra MA-014
https://www.youtube.com/channel/UCq35sx ... ZYUIJ4TWvw" target="_blank

Потребителски аватар
RADIOTO
Мнения: 1095
Регистриран на: вт юни 28, 2016 7:49 pm
Has thanked: 150 times
Been thanked: 165 times
Контакти:

Re: Радиограми, Радиофаксове, RX-SSTV i EASYPAL

Мнение от RADIOTO » ср окт 12, 2016 10:12 am

Късовълновия обхват е доста замърсен в градска среда и затова разчитаме на такива кутии.
Ето я отвътре:


Подсещам, че довечера от 23:30 (българско време) Italian Broadcasting Corporation ще излъчи радиограма на честота 6070 KHZ в MFSK32 и OLIVIA 16-500 .
